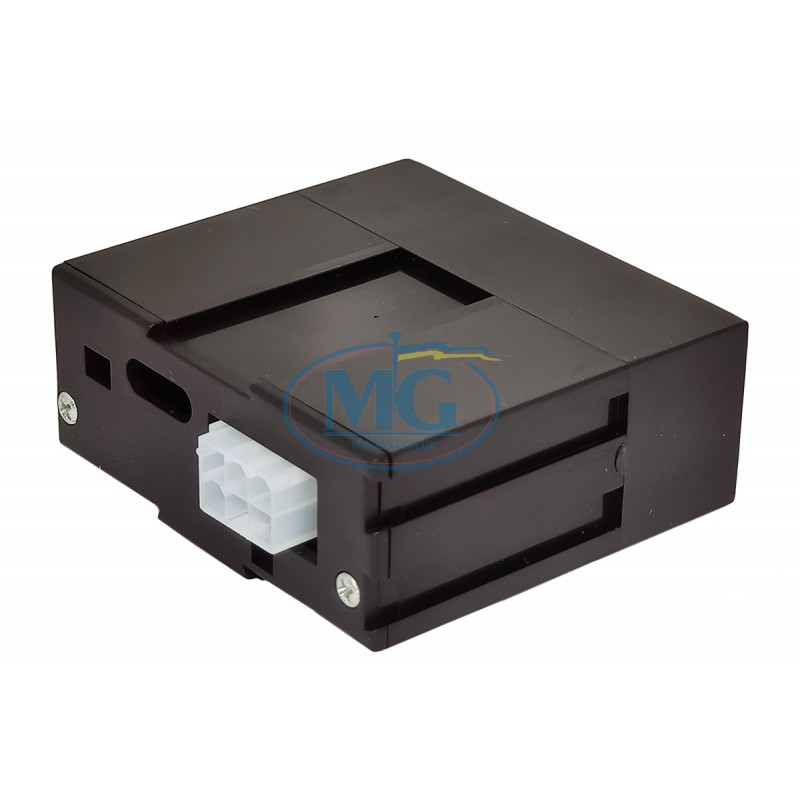

Емулятор рівня бензину BRC для PSA MY05 (06LB00001213)

Емулятор рівня бензину BRC для PSA MY05 (06LB00001213) призначений для коректної роботи індикатора палива в автомобілях групи PSA (Peugeot, Citroën), обладнаних ГБО. Пристрій імітує сигнал датчика рівня бензину, запобігаючи появі помилок Check Engine та забезпечуючи точне відображення рівня пального при роботі на газі. Гарантує повну сумісність з системами BRC і стабільну роботу електроніки.

СХЕМА ПІДКЛЮЧЕННЯ ЕМУЛЯТОРА РІВНЯ ПАЛИВА PSA MY05

1. Білий – емуляція. На блок BSI.

2. Білий/помаранчевий – емуляція. На датчик рівня палива. Важливо! Один провід, що йде на датчик рівня, ми ріжемо і паяємо білий і білий/помаранчевий. До другого ми тільки припаюємо білий/чорний.

3. Білий/чорний – емуляція. На другому контакті датчика рівня палива.

4. Коричневий – +12В. На замок запалювання або + форсунок.

5. Червоний – +12В. на акумулятор. Найкраще підключити після запобіжника на газове обладнання.

6. Чорний – маса. на акумулятор. У автомобілях Пежо та Сітроен після 2005 року блок BSI знаходиться під панеллю з боку водія. Роз'єм NR EP або NOIR EP контакти 14-15 або 15-16 дроти на датчик рівня палива. У роз'єм GR PH2 або GRIS PH2 можна знайти +12В та масу. Принцип роботи пристрою наступний: емулятор кожні 40 секунд дає сигнал блоку BSI про те, що бак повний бензину. Блок BSI перераховує показ і виводить на панель приладів актуальну інформацію.
