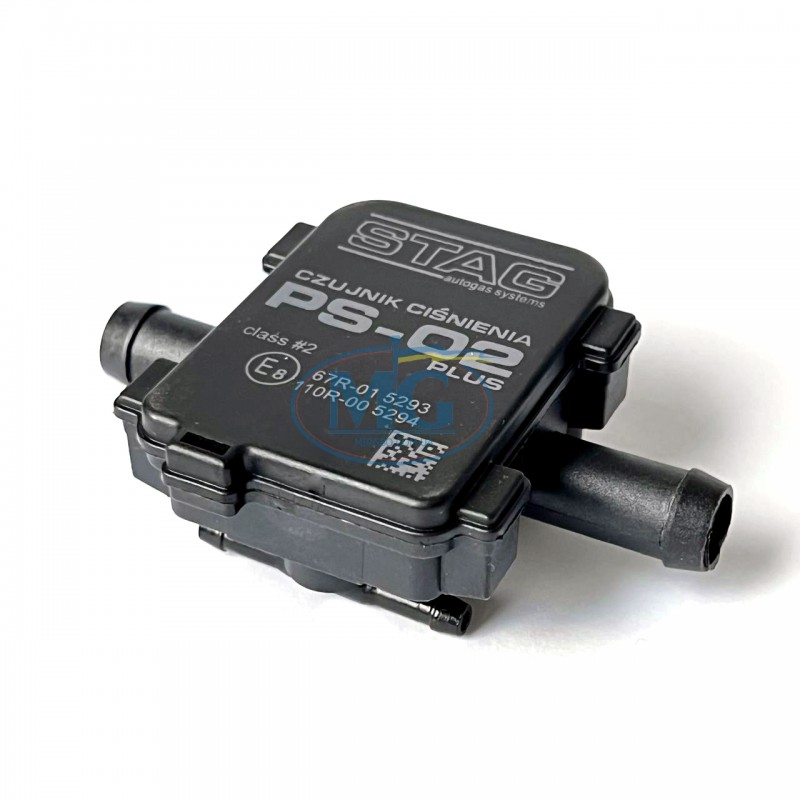

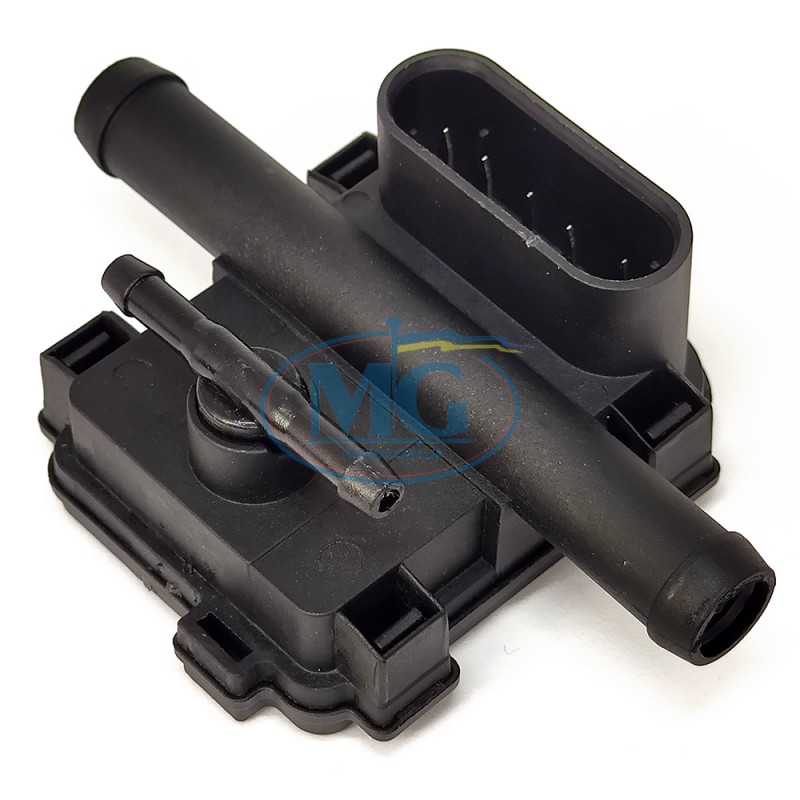

Датчик давления, вакуума и температуры газа STAG PS-02 plus (Poland)

Датчик давления разряжения и температуры газа PS-02 Plus (или мап-сенсор) используется для измерения давления газа, вакуумметрического давления и температуры газа в системах ГБО 4-го поколения. Данная модель датчика используется в системах ГБО 4-го поколения, работающих на базе электроники STAG, Digitronic, Atiker, YOTA, LpgTech, а так же других системах с аналоговой передачей данных.

Датчик давления газа является расходным комплектующим и время от времени его приходится менять, т.к. через него проходят кубометры газа, содержащие в себе разнообразные примеси, которые оседают на поверхности микросхемы и разрушают ее целостность.

В среднем мап-сенсор служит от 2-х до 7лет в зависимости от периодичности замены газовых фильтров, качества газового топлива, места и способа установки, а так же настроек систем ГБО.

Для достижения максимального срока службы датчика необходимо придерживаться следующих правил эксплуатации:

• Уровень установки мап-сенсора должен быть не ниже уровня газового редуктора.
• Данный сенсор необходимо устанавливать лицевой стороной вверх. Для удобства, на лицевой стороне датчика есть специальная наклейка "UP".
• Датчик необходимо устанавливать только после фильтра тонкой очистки газа.
• Регламент замены фильтра тонкой очистки газа - каждые 5 тыс.км, если установлен фильтр с отстойником - каждые 10 тыс.км.
• Температура газового редуктора при переходе с бензина на газ должна быть не ниже 45 градусов цельсия.
• Так же не рекомендуется заправлять газовый баллон до максимального уровня, особенно при отсутствии специального отсекателя.

Заменить мап-сенсор формата PS-02 Plus самостоятельно очень просто. Необходимо заглушить двигатель автомобиля, открутить два хомута (при этом появится небольшой запах газа, который остался в системе), отсоединить 4 шланга и электронный разъем. После чего установить новый датчик давления в обратном порядке. Рекомендуется так же предварительно заменить фильтр тонкой очистки газа и сердечник в электроклапане, если это не было сделано ранее.

Характеристики мап-сенсора PS-02 Plus:

• Рабочее напряжение-12V
• Диаметр газовых штуцеров-12мм
• Диаметр вакуумных штуцеров-4мм
• Сопротивление датчика температуры газа-2.2кОм

Датчик давления и вакуума Stag PS-02 PLUS служит в системах распределенного впрыска Stag. Mап сенсор Stag измеряет вакуум во впускном коллекторе и передает информацию блоку управления в виде частотного сигнала. Он предназначен для определения нагрузки двигателя при любом положении дроссельной заслонки Давление абсолютное рассчитывают по формуле:

Давление (Абсолютное) = Давление (Атмосферное) - Давление в коллекторе.

Датчик абсолютного давления PS-02/2 снабжен датчиком температуры газа (комбинирован) и способен измерять давление газа перед рампой газовых форсунок. Поэтому в отличии от модели PS-01 не требует дополнительно датчика темпеpатуры. Применяют для ГБО 4 поколения.

Произведен в Польше.

Гарантия -  1 год.

Применяется в системах впрыска:

1. Stag-4 Plus.

2. Stag-300 ISA2

3. Stag-300 Premium: 4. Stag Q-BOX BASIC,

5. Stag Q-MAX BASIC;

6. Stag Q-MAX PLUS,

7. Stag Q-BOX PLUS

8. Stag-200 GoFast

9. Stag-400 DPI

10 Stag QNEXT
